Корпус охлаждения для плавного пуска алмазного сверления — изготовление на 3D‑принтере

Проблема клиента

Обратился к нам наш постоянный клиент с проблемой увеличения размера корпуса электроники для решения проблемы с перегревом и сдиранием проводов от этого перегрева. В ряде моих вопросов стало понятно что модуль плавно го пуска часто перегарает, провода слипаются и вместо того что бы работать на объекте приходится лезть и по месту чинить.

Решения которые были предложены

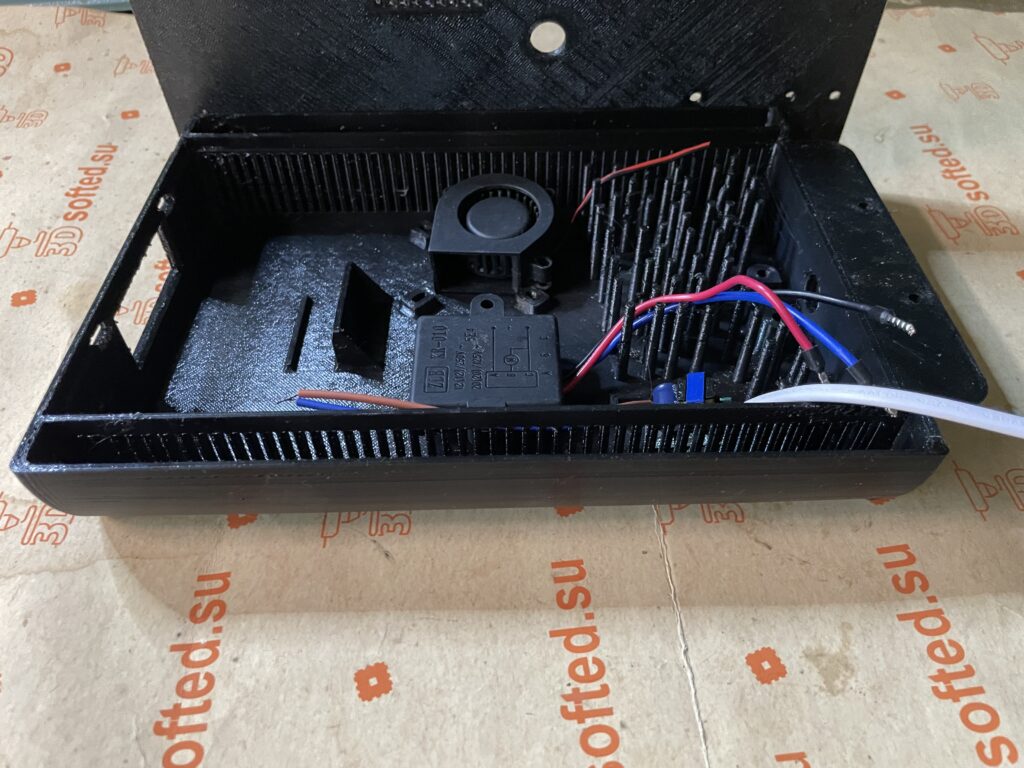

Соглашаемся на увеличение размеров корпуса, а так же предлагаем добавить в корпус пассивное охлаждение в виде вентиляции. Добавить активное охлаждение в виде куллера. Сделать под все посадочные места, но по заводским креплениям к станине. По задаче заказчика делаем конусные разделители для проводов что бы они не касались друг друга.

Разработка 3D модели Корпуса охлаждения для плавного пуска алмазного сверления

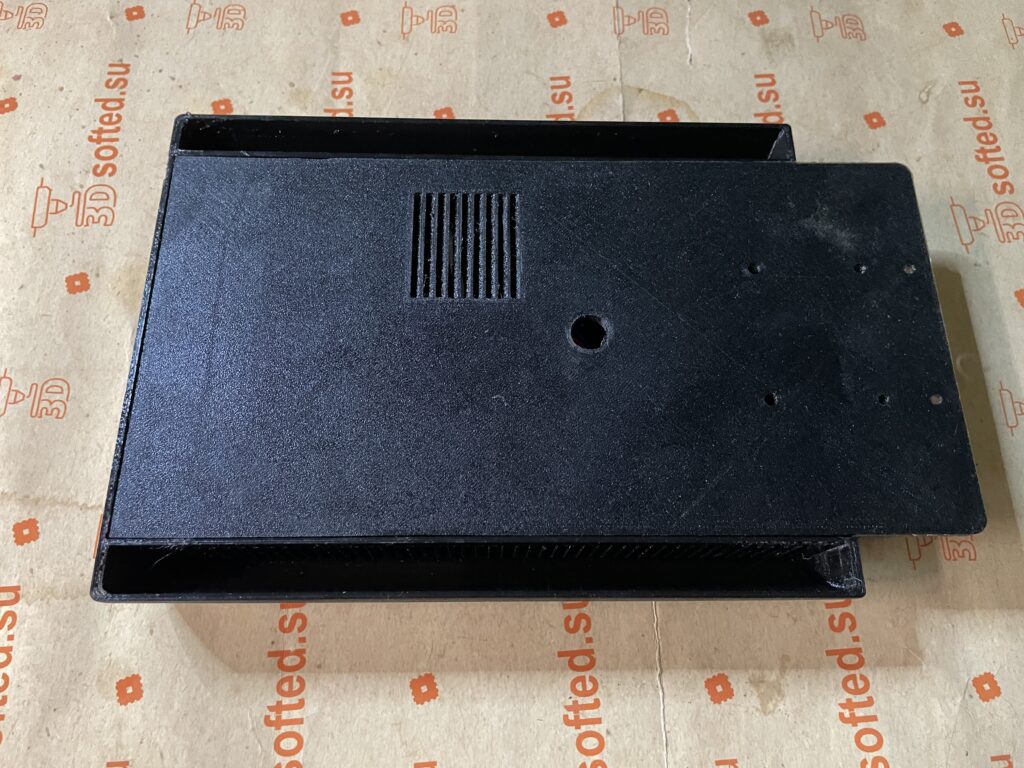

При разработке корпуса и общения с заказчиком было ясно что вентиляционные отверстия нужно закрыть от воды, сделали. На крышке наклонить ребра вентиляционных отверстий что бы вода не попадала в корпус с электроникой, сделали.
